Development -

開発

株式会社大林組(本社:東京都港区)と共同で、コンクリートのひび割れ部からの漏水を、特殊水性エマルションと親水性ポリウレタン樹脂を併用して確実に遮断する2液混合型注入止水工法「ミクストグラウト®」を開発しました。

社会問題にもなっている“インフラ老朽化問題”において、コンクリートが劣化する大きな要因の一つとして“コンクリート構造物の漏水”があります。コンクリートに発生した漏水事案に対しては、従来、Uカット充填工法や導水工などで対応されていました。Uカット充填工法は、漏水経路を塞ぐのでは無く、漏水吐口のみを埋めるのみであるために再漏水が多く見られ、また導水工は、躯体内に水が浸入し続けることから漏水原因を根本的に解消するものではありませんでした。

これらを受け近年では、1液性親水性ポリウレタン樹脂を用いた止水工法が用いられていますが、コンクリート内において1液性親水性ポリウレタン樹脂の水和反応に“ばらつき”が生じる事があります。これにより、本来1液性親水性ポリウレタン樹脂の有する“止水効果の即効性”が得られない場合、工程延期、再施工、再漏水を招く事があり、また、1液性親水性ポリウレタン樹脂が長期的に水分に触れるコンクリート内においては、収縮や加水分解による樹脂劣化の影響から長期止水性に難点がありました。
従来の工法の問題点を改善した画期的なこのミクストグラウトという工法は、新技術情報提供システムNETISにも登録されました。

橋台ASRの漏水事例
建築地下構造物の漏水事例

About

ミクストグラウトの特徴

Concept -

コンセプト

コンクリート構造物に発生した漏水ひび割れ内の水分量に左右されず、互いに高い機能を有した2液の止水材を混合高圧注入することで従来工法の問題点を改善した高性能な止水工法です。

Mechanism -

メカニズム

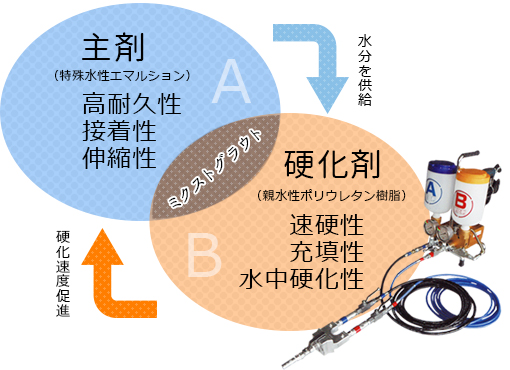

耐久性・接着性・伸縮性を兼ね備えた特殊水性エマルションと、速硬性・充填性・水中硬化性を兼ね備えた親水性ポリウレタン樹脂の2液を撹拌するため、止水材に自硬性があります。

Improvement items -

改善点

  • 従来は漏水量の多少により、1現場においても多種の工法・材料を選定・採用することがありましたが、本工法では長所の異なる2種の材料を用いることで、様々な漏水事案に対応可能です。
  • 止水効果が現場条件に左右される1液性親水性ポリウレタン樹脂の単体注入とは異なり、注入した2液の止水材の反応が自己完結することで、注入箇所を確実に止水するため、施工期間中に再施工の可能性が極めて低く、工程管理が容易です。
  • 止水効果は、現場条件にもよりますが、注入後概ね15~30分で得られるため、1日あたりの施工時間が短い現場や施工後にマスカー養生などが行えない現場等にも適用可能です。
  • 速硬性・充填性・硬化性で優れる親水性ポリウレタン樹脂の短所である“収縮や加水分解による樹脂劣化に伴う長期止水性の難点“に対して、特殊水性エマルションの樹脂固形分が親水性ポリウレタン樹脂を覆って造膜することで長期止水性を担保します。

ミクストグラウトイメージ図
【 ミクストグラウト紹介動画 】
【 ミクストグラウト紹介動画 】

従来工法の問題点



ミクストグラウトで改善!

1. 漏水量により品質差が出やすい

1. 水分量に左右されることなく止水性能を発揮します。

2. 長期耐久性にやや難がある

2. 耐久性に優れた2液型止水材により再漏水を防ぎます。

3. 止水効果の確認に時間がかかる

3. 速硬性があり、目視で早期に止水効果を確認できます。

Property

性状・特性・安全性

◆主剤の性状

製品名

ミクストグラウト 主剤F

分類

特殊水性エマルション

外観

乳白色

粘度(20℃)

90~270mPa・s

密度

1.03±0.05

pH

6.4~8.4


◆止水材硬化物の特性

接着強さ:乾燥面

1.36 N/㎟

接着強さ:湿潤面

0.87 N/㎟

引張強さ(105日養生)

1.11 N/㎟

伸び率(105日養生)

362%

硬化時間※

15~30分

発泡倍率

397%

※止水効果を得るために必要な、実質的な硬化時間を指します。

◆止水材硬化物の耐薬品性

水道水

OK

3%食塩水

OK

飽和セメント水

OK

1%酢酸水

OK

1%硫酸水

OK

◆硬化剤の性状

製品名

ミクストグラウト 硬化剤F

分類

親水性ポリウレタン樹脂

外観

無色~淡黄色液体

粘度(20℃)

400~700mPa・s

密度

1.08±0.05





水中硬化性良好

繰返疲労4500回異常無し

伸び率362%


◆硬化物の安全性

水道施設の技術的基準を定める省令(厚生省令第15号)に基づく、資機材の材質に関する浸出試験45項目全てに適合しています。

◆主剤の性状

製品名

ミクストグラウト 主剤F

分類

特殊水性エマルション

外観

乳白色

粘度(20℃)

147mPa・s

密度

1.03±0.05

pH

7.0±1.00


◆止水材硬化物の特性

接着強さ:乾燥面

1.36 N/㎟

接着強さ:湿潤面

0.87 N/㎟

引張強さ(105日養生)

1.11 N/㎟

伸び率(105日養生)

362%

硬化時間※

15~30分

発泡倍率

397%

※止水効果を得るために必要な、実質的な硬化時間を指します。

◆止水材硬化物の耐薬品性

水道水

OK

3%食塩水

OK

飽和セメント水

OK

粘度(20℃)

OK

1%酢酸水

OK

1%硫酸水

OK

◆硬化剤の性状

製品名

ミクストグラウト 硬化剤F

分類

親水性ポリウレタン樹脂

外観

無色~淡黄色液体

粘度(20℃)

500mPa・s

密度

1.08±0.05



水中硬化性良好

繰返疲労4500回異常無し

伸び率362%

◆硬化物の安全性

水道施設の技術的基準を定める省令(厚生省令第15号)に基づく、資機材の材質に関する浸出試験45項目全てに適合しています。

Construction

施工について

ミクストグラウトの施工については、特殊水性エマルションと親水性ポリウレタン樹脂を、2液混合型高圧注入ポンプを用い撹拌しながら高圧注入することで、従来型の1液型高圧注入ポンプでは行えなかった混合高圧注入が可能となりました。また、混合に際しても、注入孔に埋設する注入プラグの内部にミキシング(撹拌)部材を内在することで、2液混合型高圧注入ポンプの先端金具内での混合に比べ高い撹拌性能を担保する他、2液混合型高圧注入ポンプのメンテナンス性が向上しました。
施工概念図
施工概念図
施工手順
施工手順
施工事例

施工前

施工完了

施工前

施工完了

施工前

施工完了

施工前

施工完了
